Temperatur einstellen. Lüfterstufe anpassen. Betriebsart wählen. Direkt an der Wand.
Technische DatenWas Sie benötigen
- Eine zum TS41-Anschlussplan passende 24-V-Versorgung.
- Heizungs- oder Klimageräte mit einer kompatiblen Steuerschnittstelle.
- Prüfung von Montage- und Kabelraum zusätzlich zu den Frontpanelmaßen.
Komfort, Raum für Raum
Stellen Sie Ihre
Wohlfühltemperatur ein.

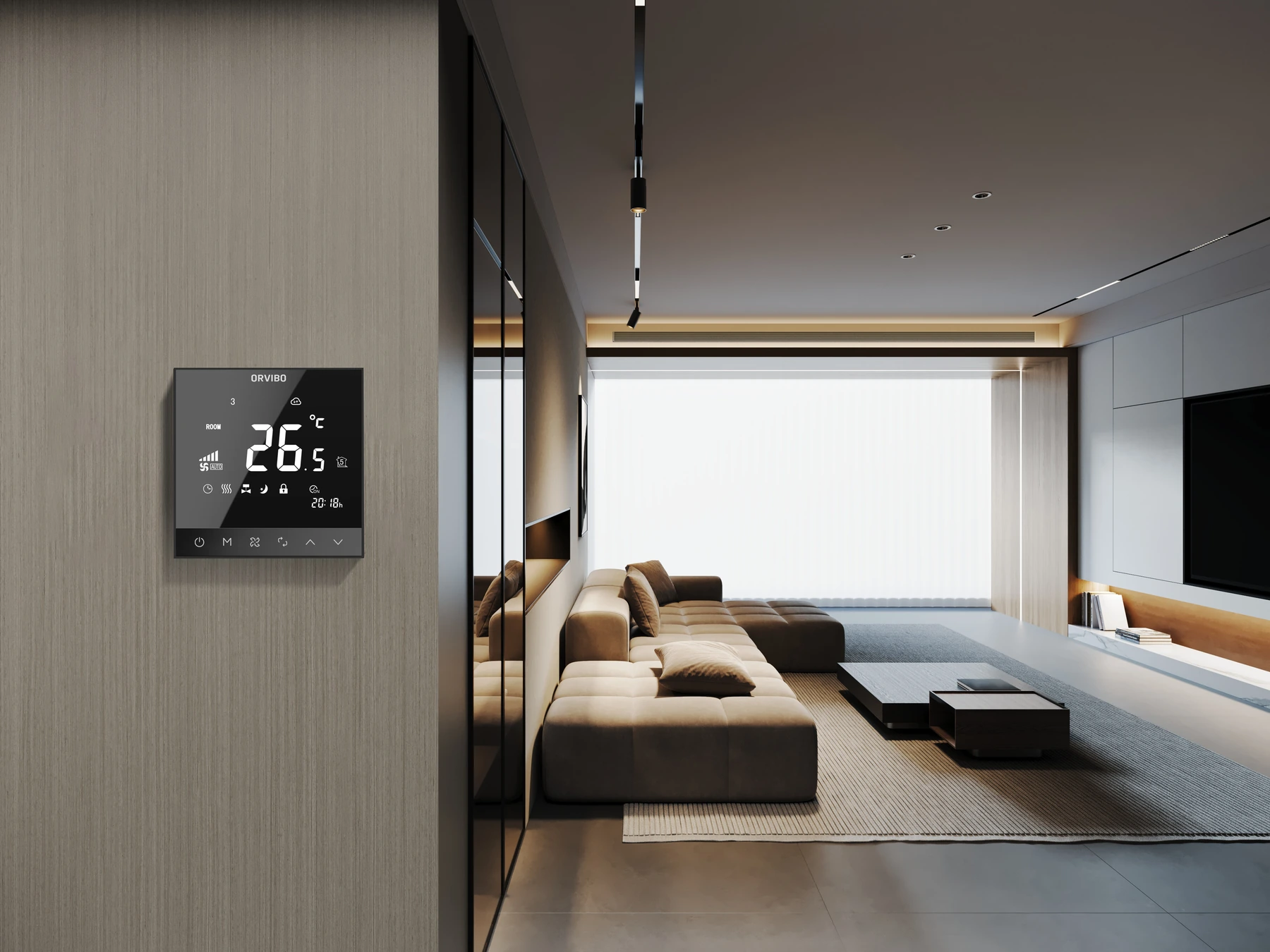

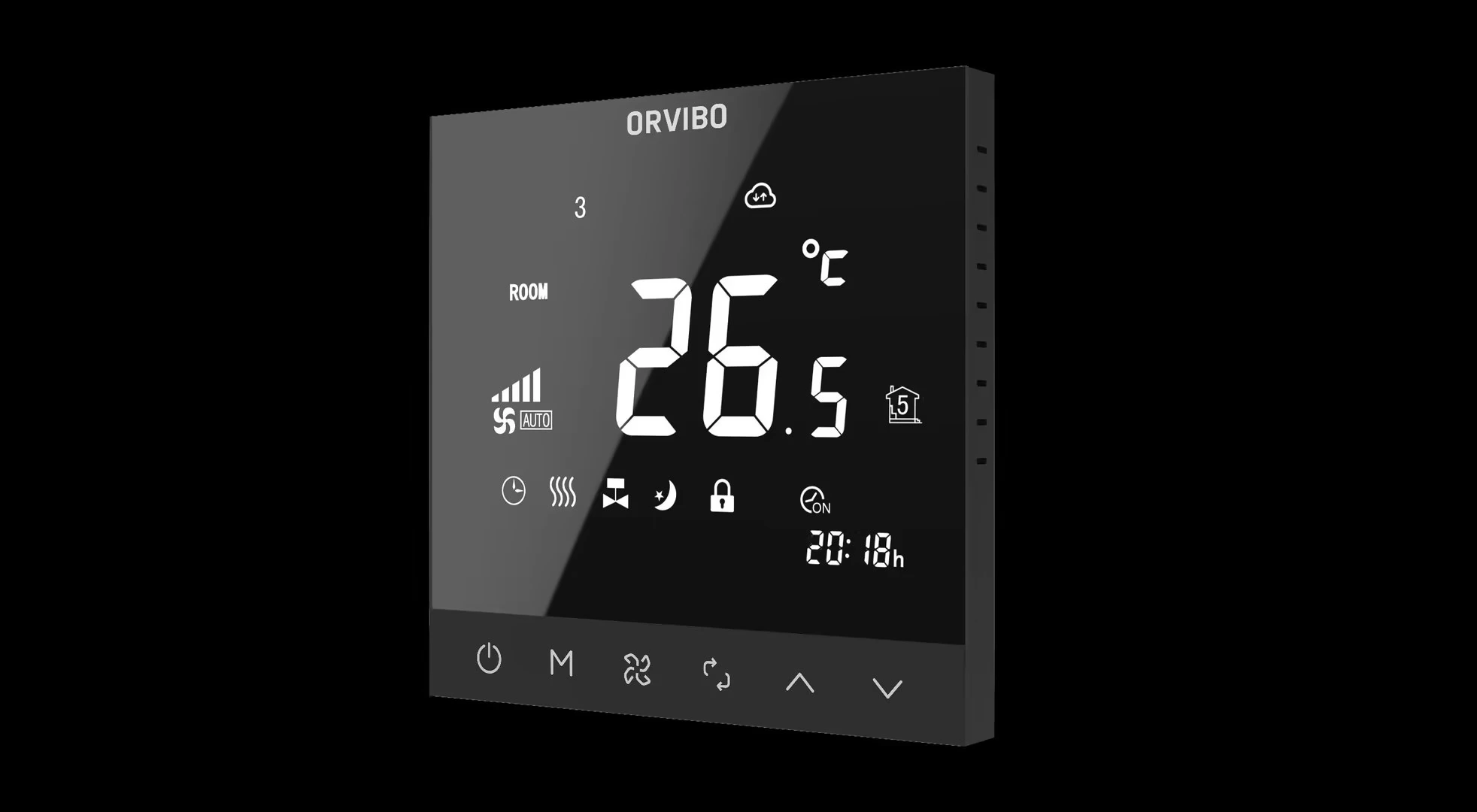

Die Klimabedienung dort, wo Sie sie brauchen. Das übersichtliche Display macht die Raumeinstellungen leicht zugänglich.
- Temperatur.
- Wählen Sie Ihre angenehme Temperatureinstellung.
- Lüfterstufe.
- Passen Sie den Luftstrom an den Raum an.
- Betriebsart.
- Wählen Sie den von Ihrem System unterstützten Modus.
Verfügbare Funktionen hängen von den angeschlossenen Heiz- und Kühlgeräten ab.
Vor der Installation
Ihre Heizungs- und
Klimaanlage prüfen.
Teilen Sie uns das Modell Ihrer Heizungs- oder Klimageräte mit. Wir prüfen den Anschluss und planen mit Ihnen die Position des Panels.
Installation und Kompatibilität
Der TS41 benötigt eine geeignete 24-V-Versorgung und eine kompatible Geräteschnittstelle. Nova prüft vor der Installation den Schaltplan, die Einbaudose und den Kabelraum.
Smartes Thermostatpanel
Technische Daten
Maße, Anschlüsse und Installationsdetails.
Modell / Version
TS41

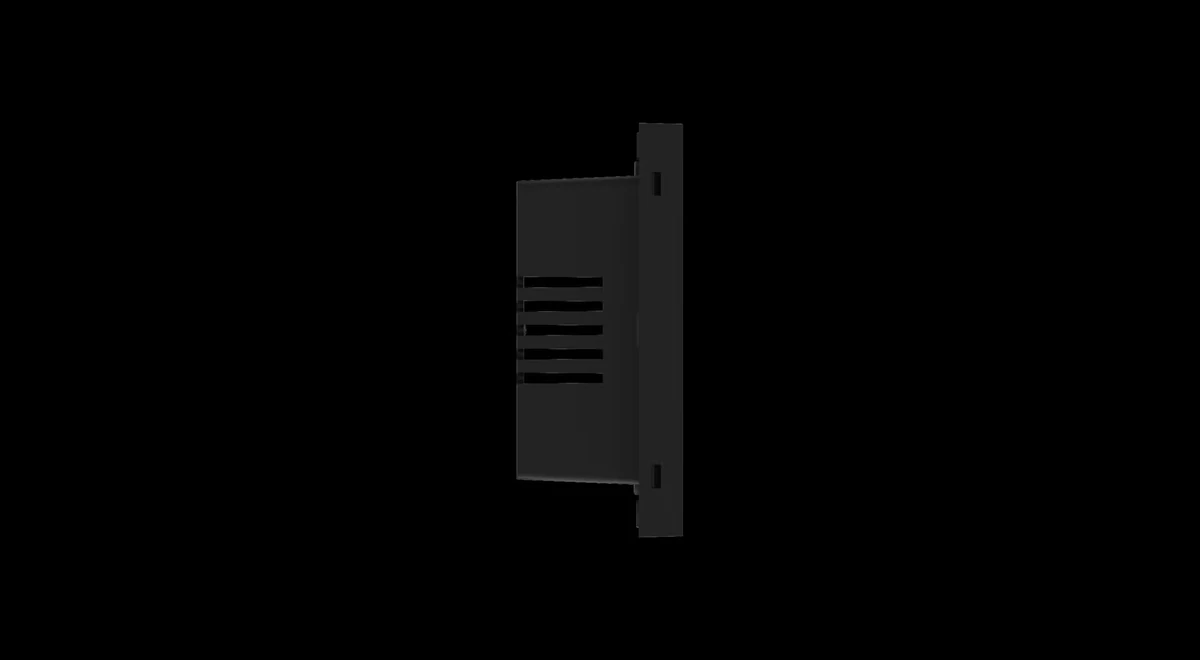

Thermostat TS41. Die Maße gelten für die Frontplatte; Einbaudose und Verdrahtung benötigen zusätzlichen Platz.
Artikelnummer- 9.19.00000499
Maße und Montage
- Frontplattenmaße
- 86 × 86 × 10 mm (Breite × Höhe × Tiefe)
- Unterputzdose und Einbautiefe
- Anhand der Montagezeichnung prüfen; die Frontplattentiefe umfasst nicht den Unterputzaufbau.
Stromversorgung und Verbindung
- Stromversorgung
- 24 V AC / 24 V DC; 50 Hz bei AC
- Geräteeigenverbrauch
- 3 W
- Maximale Last
- 1 A induktiv / 2 A ohmsch
Temperaturregelung
- Sollwertbereich Klimaanlage
- 16–32 °C
- Sollwertbereich Fußbodenheizung
- 10–30 °C
- Regelgenauigkeit
- ±1 °C
Produktunterlagen
- ORVIBO · TS41 Handbuch (Englisch · Feishu)
- ORVIBO · TS41 Support
Smartes Thermostatpanel
Fragen Sie Nova zum TS41.
Erzählen Sie uns von Ihrer vorhandenen Anlage oder Ihrem geplanten Projekt.
